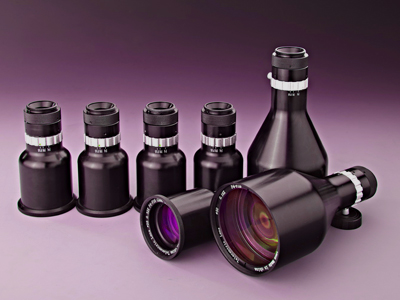

物方/雙遠心鏡頭的優勢是物距在一定范圍內變化，鏡頭的倍率不會改變，從而提高了系統的檢測精度，主要應用于近距離、高精度的目標檢測，特別是應用于物面凸凹不平的目標檢測。

遠心鏡頭的原理在這里就不做詳細參數，大家可以翻一下以前的文章《科普：什么是遠心鏡頭？如何選擇？》。

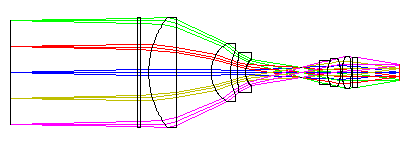

本案例是基于一種紅外單色光源照明的雙遠心光學鏡頭，主要是對流水線工件的尺寸和瑕疵檢測，主要技術參數如下：

視場：40mm

光譜：800-900nm

數值孔徑：0.02

倍率：0.15

工作距離：50mm

機械接口：非標定制接口

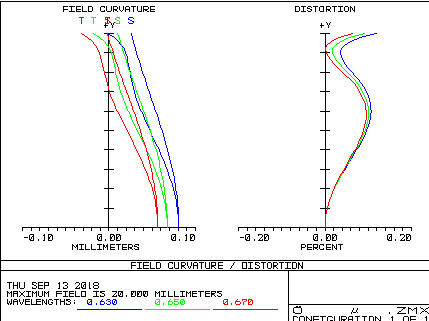

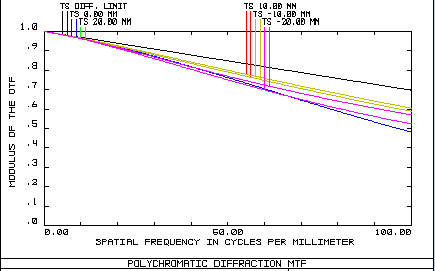

設計達到的技術指標如下圖：

MTF>0.5@100lp/mm

畸變<0.2%

該鏡頭已經制作樣機，并進行批量化生產，并進行指標檢測，可以達到客戶的檢測標準。
