在光學設計和仿真過程中，ZEMAX是一個常用的工具，用于生成和模擬光線圖。然而，SolidWorks作為一個強大的3D CAD工具，通常用于創建和分析復雜的機械零件和裝配體。有時，你可能希望在SolidWorks中查看和分析ZEMAX生成的光線圖，以進一步整合設計和分析過程。下面是一個簡單的教程（以ZEMAX為例），指導你如何在SolidWorks中打開ZEMAX光線圖。

步驟一：準備ZEMAX光線圖

首先，你需要在ZEMAX中創建或打開一個光線圖。確保光線圖已經保存為SolidWorks可以識別的格式。SolidWorks通常支持一些通用的CAD文件格式，如STEP或IGES。在ZEMAX中，你可以通過“文件”菜單中的“導出”選項來導出光線圖。

步驟二：在SolidWorks中導入ZEMAX光線圖

打開SolidWorks軟件，在菜單欄中，選擇“文件”>“打開”。

在文件瀏覽窗口中，找到并選擇你從ZEMAX導出的光線圖文件（例如，.STEP或.IGES格式）。

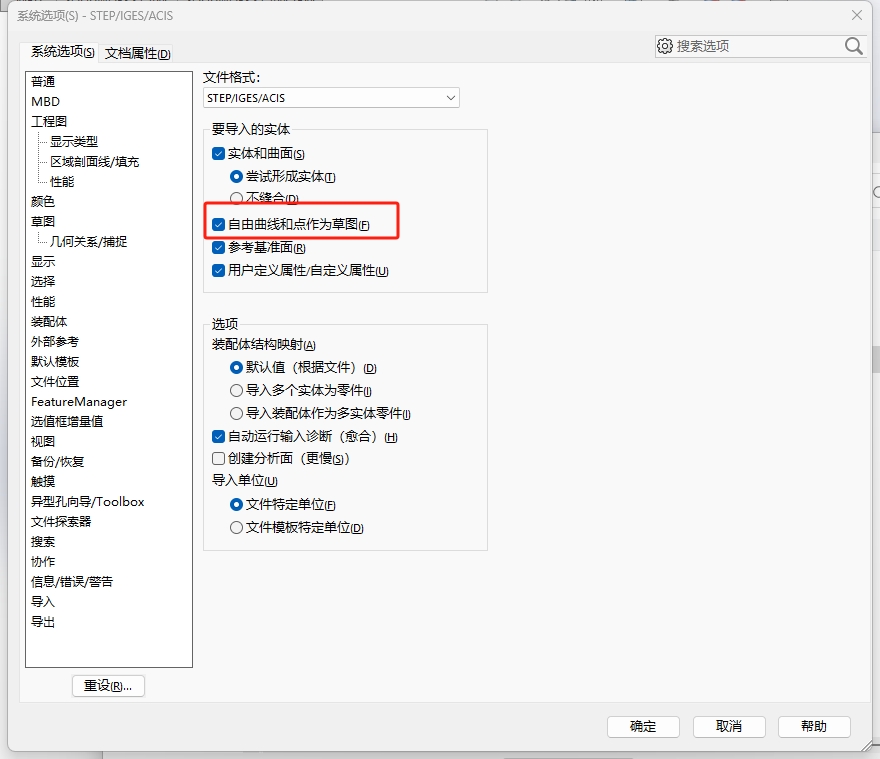

此時是最關鍵的步驟，不要直接點“打開”，先點開“選項”，然后在彈出窗口中確?！白杂汕€和點做為草圖”被勾選，如下圖。

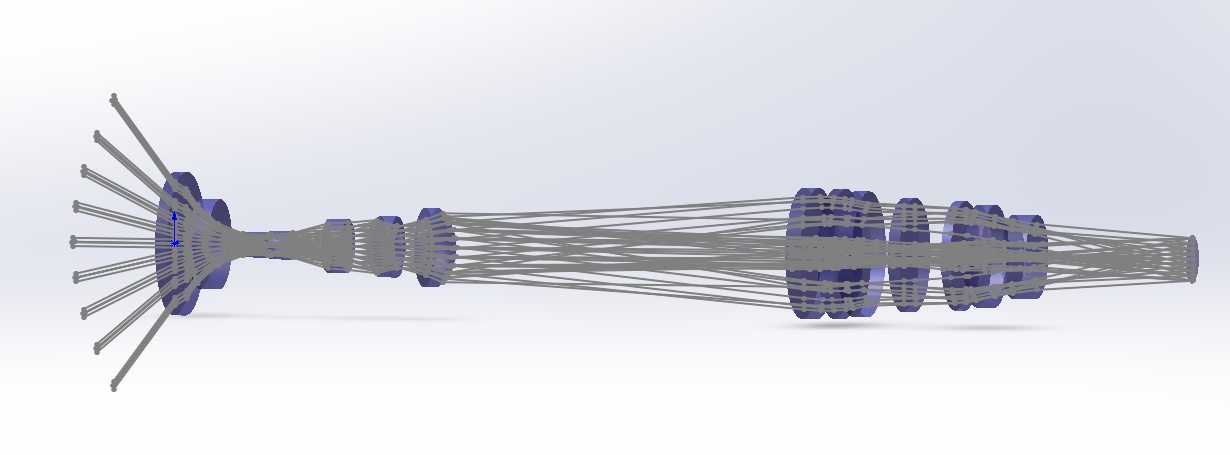

此時，SolidWorks應該能夠?qū)隯EMAX光線圖，并在工作區中顯示出來。
